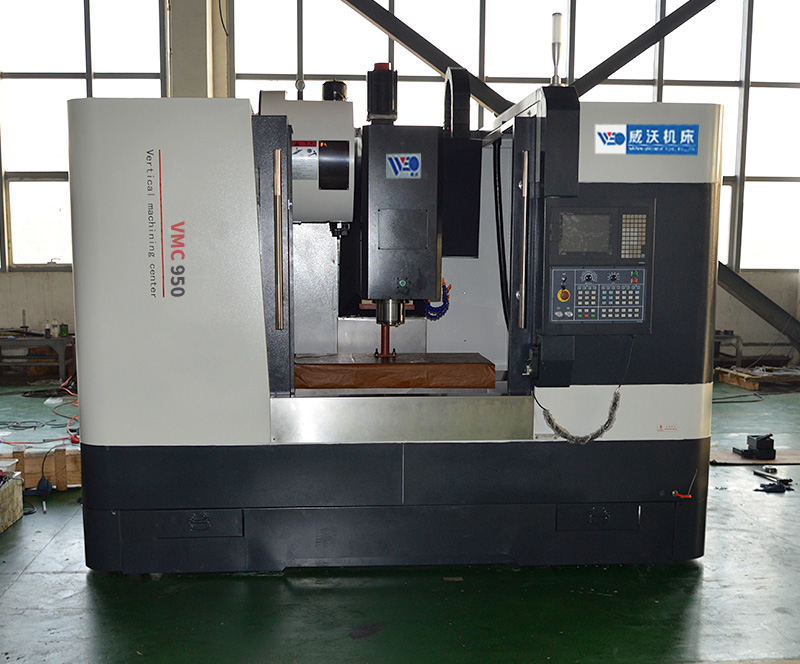

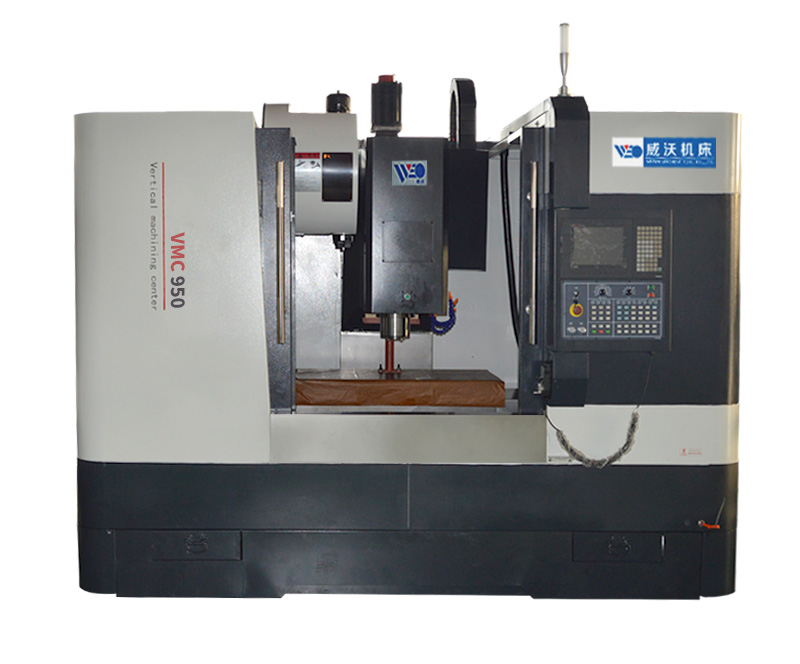

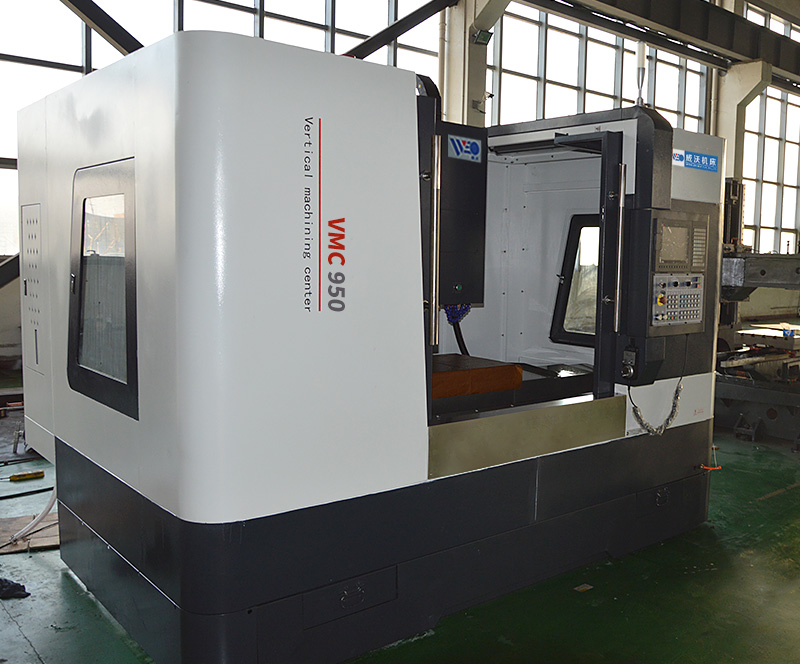

VMC950立式(shi)加工中心特點:
1、各大鑄件采用樹(shu)脂砂(sha)造(zao)型的(de)高強度HT300孕育鑄鐵以(yi)及合理(li)的(de)布肋結構,寬(kuan)廣的(de)底座(zuo)軌道剛性好、穩定(ding)性強。另外經過完全退火處理(li),消除(chu)殘(can)留內應力,久(jiu)不變形。
2、X、Y、Z軸三方向(xiang)導(dao)軌均(jun)為滾柱(zhu)(45#)配合自(zi)動(dong)強制潤滑,減少進(jin)給運動(dong)的摩擦阻力,減少低速(su)爬行,提高機(ji)床(chuang)精(jing)度壽命;
3、 X、Y、Z三個方向進給采用大螺距高精度(du)(du)高強度(du)(du)的(de)C3(4012)級滾(gun)珠絲(si)杠(gang),進給速度(du)(du)高;伺(si)服(fu)電(dian)機(ji)利用彈性聯軸器與絲(si)杠(gang)直聯,進給伺(si)服(fu)電(dian)機(ji)直接將動力傳遞給高精度(du)(du)滾(gun)珠絲(si)杠(gang),各軸施(shi)以預拉減少熱變形,保證機(ji)床的(de)定位精度(du)(du);
4、主(zhu)(zhu)軸組采(cai)(cai)用臺灣(wan)專業廠家生產,具有(you)高精度,高剛性(xing)。軸承采(cai)(cai)用P4級主(zhu)(zhu)軸專用軸承,整套主(zhu)(zhu)軸在恒溫條(tiao)件下組裝完(wan)成(cheng)后,均(jun)通過動(dong)平衡校正(zheng)及(ji)跑(pao)合(he)測試(shi),提高了(le)整套主(zhu)(zhu)軸的使用壽命及(ji)可靠性(xing)。
VMC950立式加工(gong)中心技術參數:
名稱 | 規(gui)格 | 單位 |
工作臺 | 工作臺尺寸 | 1000×550 | mm |
允(yun)許荷重 | 800 | kg |
T形(xing)槽尺寸 | 5×18×100 | mm×個 |
加工范圍 | 工作(zuo)臺行程- X軸 | 900 | mm |
滑座行程(cheng)- Y軸 | 500 | mm |
主軸(zhou)行程 - Z軸(zhou) | 600 | mm |
主軸端(duan)面至(zhi)工作臺(tai)面距離 | 大 | 750 | mm |
小 | 150 | mm |
主軸中心到Z軸導軌面距離 | 670 | mm |
主軸 | 錐孔 (7:24) | BT 40 | |
轉(zhuan)數范圍 | 80~8000 | r/min |
輸出扭矩 | 47.8 | N.m |
主軸電機功率 | 7.5/11 | kw |
傳動方式(shi) | 同步齒型帶 | |
刀柄(bing)型號 | BT40 | |
拉釘型號 | 40BT-Ⅰ | |
進給 | 快速移(yi)動 | X軸 | 24 | m/min |
Y軸 | 24 |
Z軸 | 24 |
三軸(zhou)拖動電機(ji)功率(X/Y/Z) | 2.4/2.4/4 | kw |
三軸拖動電機扭(niu)矩(X/Y/Z) | 15/15/25 | Nm |
進給(gei)速度 | 1-10000 | mm/min |
刀(dao)庫 | 刀庫(ku)形式(shi) | 機械手 | |
刀庫容量 | 24 | 把 |
換刀時間 | 2.5 | s |
刀盤(pan) | 滿刀 | φ80 | mm |
直徑(jing) | 相鄰空刀 | φ125 | mm |
選刀方式 | 雙向就(jiu)近選刀 | |
刀具長度(du) | 250 | mm |
刀具重(zhong)量 | 7 | kg |
定位精(jing)度(du) | JISB6336-4:2000 |
X軸 | 0.01 | mm |
Y軸 | 0.01 | mm |
Z軸 | 0.01 | mm |
重復(fu)定位精(jing)度 | X軸 | 0.005 | mm |
Y軸(zhou) | 0.005 | mm |
Z軸 | 0.005 | mm |
機床(chuang)輪廓尺(chi)寸(長×寬) | 3000*2400*2700 | mm |
機床(chuang)重量 | 6500 | kg |
電氣(qi)總容量(標準(zhun)配(pei)置) | 15 | KVA |
