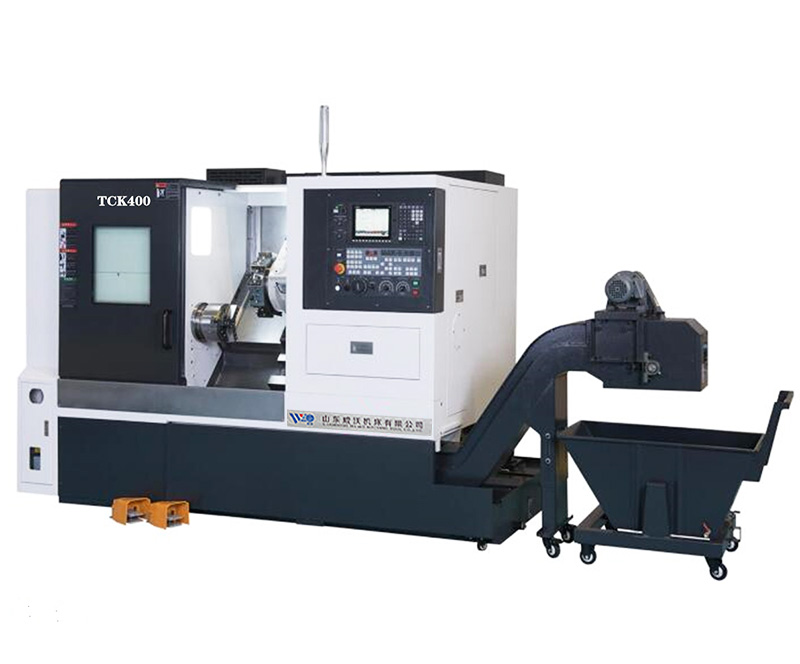

TCK400數控車床特點:

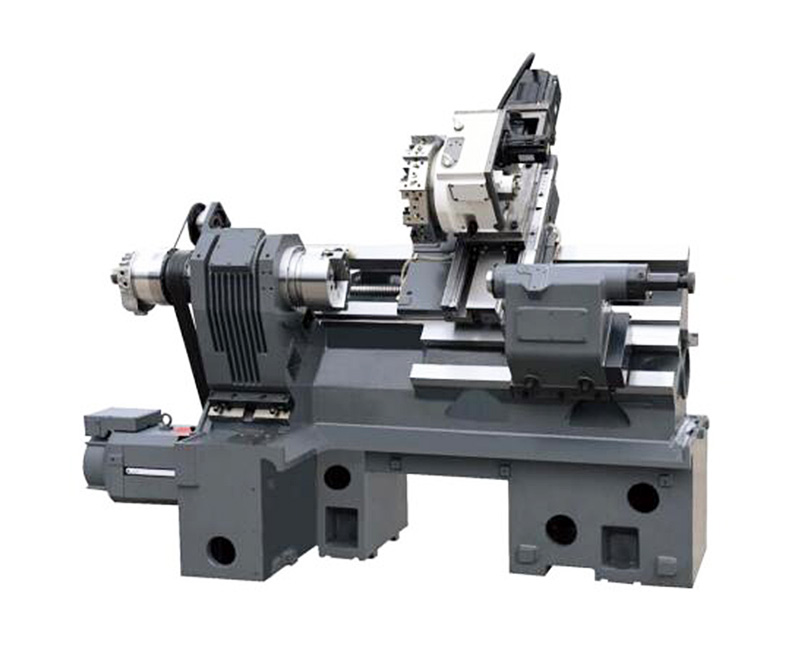

一、機臺采(cai)用優化45度(du)斜式結(jie)構設計,同(tong)時具有(you)高(gao)精(jing)(jing)密度(du)、超強剛性及(ji)極佳切削(xue)穩定性。高(gao)強度(du)HT300鑄鐵一體成型之(zhi)強固(gu)結(jie)構床身。高(gao)頻(pin)淬火矩(ju)形導軌(53-55°),一次(ci)裝夾(jia)精(jing)(jing)密磨削(xue),滑板貼專用耐磨片,經人工鏟刮精(jing)(jing)密配(pei),軸承座,電機座均(jun)采(cai)用鏟刮鑲嵌式裝配(pei)。日本THK 滾珠(zhu)絲桿,熱處理及(ji)精(jing)(jing)密研磨之(zhi)滾珠(zhu)絲桿能(neng)確保(bao)的精(jing)(jing)度(du)和耐用性,且位移(yi)順暢噪音低,更能(neng)延(yan)長使用壽命。
二、X、Z軸均(jun)采用高(gao)精(jing)度(du)(du)、高(gao)負載(zai)能力、高(gao)可靠性(xing)的(de)(de)直線滾(gun)動(dong)導軌,配合自動(dong)強制潤滑,大(da)大(da)減少進給(gei)運動(dong)的(de)(de)摩擦阻力,提高(gao)機(ji)床精(jing)度(du)(du)和壽命;可將原(yuan)滑動(dong)磨(mo)擦的(de)(de)磨(mo)擦系數降至原(yuan)來的(de)(de)五十分(fen)之一,機(ji)床的(de)(de)進給(gei)速(su)度(du)(du)和定位精(jing)度(du)(du)更高(gao)。尾(wei)座進給(gei)通過液壓控制,實(shi)現長(chang)行程頂緊功能;

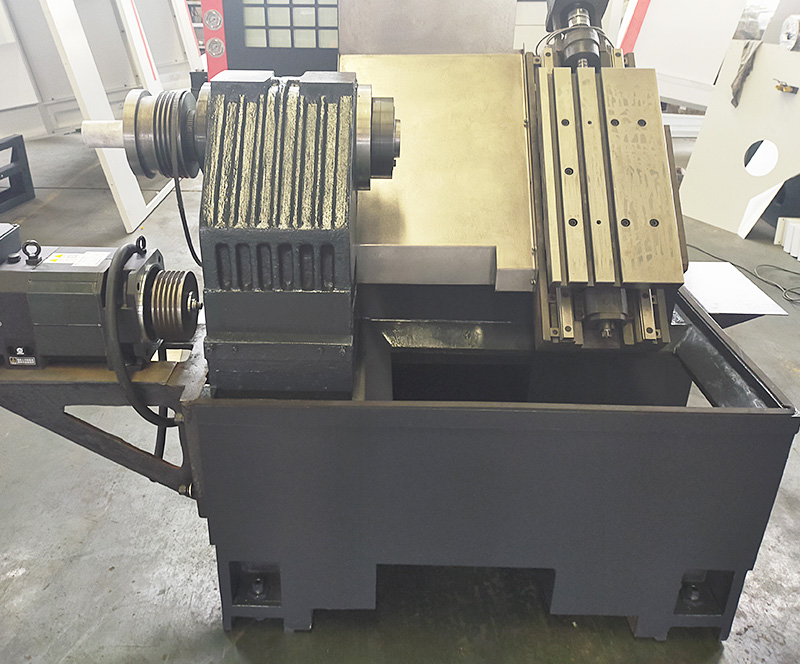

三、高(gao)(gao)(gao)速(su)、高(gao)(gao)(gao)精(jing)、高(gao)(gao)(gao)剛性彈殼式主(zhu)軸單(dan)元,主(zhu)軸材質選用鉻鉬合(he)金,主(zhu)軸軸承選用NSK主(zhu)軸專用的雙(shuang)列圓柱滾子軸承和P4級高(gao)(gao)(gao)速(su)精(jing)密(mi)角接觸成對軸承的配合(he),并使用NSK指定高(gao)(gao)(gao)速(su)潤滑脂,耐高(gao)(gao)(gao)速(su)高(gao)(gao)(gao)溫。主(zhu)軸單(dan)元在恒(heng)溫室內組裝(zhuang),組裝(zhuang)后(hou)經連(lian)續36小時恒(heng)溫跑合(he),裝(zhuang)機后(hou)再經連(lian)續36小時試運轉,確(que)保高(gao)(gao)(gao)速(su)、高(gao)(gao)(gao)精(jing)、高(gao)(gao)(gao)可靠性能。
四、選用進口(kou)液壓刀(dao)(dao)塔,液壓馬達驅動(dong)刀(dao)(dao)盤(pan)旋轉,扭力(li)大且動(dong)作平穩,凸輪(lun)分度機構(gou)角度準確,換刀(dao)(dao)速度快,刀(dao)(dao)盤(pan)的(de)(de)夾緊和松開(kai)由液壓缸完(wan)成動(dong)作順暢(chang)、適合重切削,具有就(jiu)近選刀(dao)(dao)的(de)(de)功能,刀(dao)(dao)具可依用戶(hu)習慣(guan)正向或反向安裝。
五、機(ji)床外防(fang)護(hu)采用全防(fang)護(hu)結構(gou)設計,操(cao)作方便(bian)、安全可靠;操(cao)作系(xi)統(tong)采用人體工程學原理,操(cao)作箱獨立設計,操(cao)作方便(bian)。
TCK400數控車床參數:
主要(yao)項目 | 項(xiang)目(mu)名稱(cheng) | 數值 |
主 | 床面上回轉(zhuan)直(zhi)徑 | Φ460mm |
要 | 加工直徑 | Φ400mm |
參 | 刀(dao)架上加工直徑 | Φ260mm |
數 | 加(jia)工(gong)長(chang)度 | 400mm |
主(zhu)軸 | 主軸頭(tou)形(xing)式(卡盤(pan)) | A2-6(8″) |
及卡盤 | 主軸電機功率 | 1/15KW |
參 | 主軸高轉(zhuan)速 | 3500rpm |
數 | 主軸(zhou)孔直徑 | Φ61mm |
| 棒(bang)料通徑 | Φ52mm |
進(jin) | X/Z 軸絲桿規格 | 3210/3210 |
給 | X 軸極限行程(cheng) | 245mm |
部 | X 軸(zhou)電(dian)機扭(niu)矩(ju) | 15N.M |
分 | Z 軸極限(xian)行程 | 420mm |
參 | Z 軸電機扭矩 | 15N.M |
數 | X、Z 軸連接方式 | 直聯 |
精 | 加工精度(du) | IT6 |
度 | 重復定位精度(du) | 0.003mm |
| 伺服刀塔 | 10T |
刀 | 刀塔中(zhong)心高尺寸 | 80mm |
塔 | 刀具尺寸 | 20×20 |
尾 | 套筒直徑 | 80mm |
座 | 套筒行程 | 80mm |
參 | 尾座行程 | 450mm |
數 | 尾(wei)座套筒錐孔 | 莫(mo)氏 4# |
外型 | 床身形式及斜(xie)度 | 整體式/45o |
尺寸 | 外(wai)型(xing)尺寸(長×寬×高) | 2200×1500×1680 |
重量 | 重量(約重) | 3000kg |
