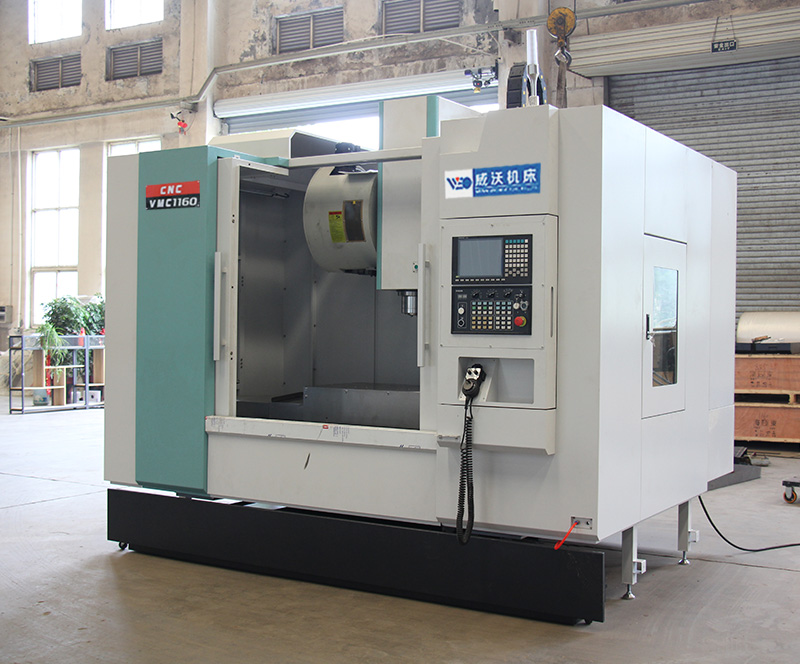

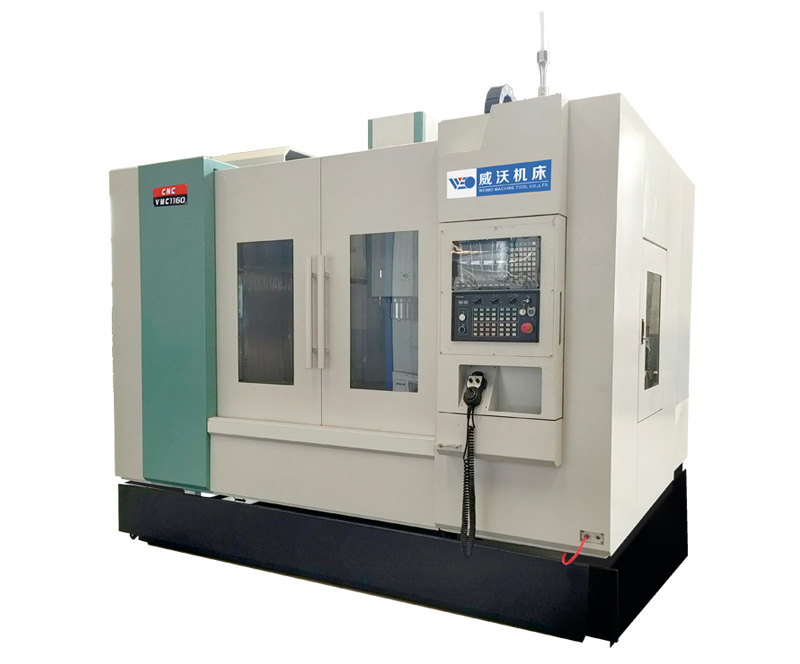

VMC1160立(li)式(shi)加工(gong)中(zhong)心(xin)立(li)式(shi)加工(gong)中(zhong)心(xin)特點(dian):
1、各大鑄(zhu)件采用樹脂砂造(zao)型的高(gao)強(qiang)度HT300孕(yun)育(yu)鑄(zhu)鐵以及合理(li)的布(bu)肋結構,寬廣的底座軌道剛性(xing)好、穩定性(xing)強(qiang)。另外經過(guo)完(wan)全(quan)退火(huo)處理(li),消除殘留內(nei)應(ying)力(li),久不變形。
2、X、Y、Z軸三方向導軌均為(wei)滾柱(45#)配合自動(dong)強(qiang)制潤滑,減(jian)少進給(gei)運動(dong)的摩擦(ca)阻力,減(jian)少低(di)速爬行,提高機床精(jing)度壽命;
3、 X、Y、Z三個方向進給(gei)采(cai)用(yong)大螺(luo)距(ju)高(gao)精度(du)(du)高(gao)強度(du)(du)的(de)C3(4012)級滾珠絲(si)杠(gang),進給(gei)速度(du)(du)高(gao);伺(si)服(fu)電機(ji)利用(yong)彈性聯軸器與絲(si)杠(gang)直聯,進給(gei)伺(si)服(fu)電機(ji)直接(jie)將動力傳(chuan)遞給(gei)高(gao)精度(du)(du)滾珠絲(si)杠(gang),各軸施以預拉減少熱變形,保證機(ji)床的(de)定位精度(du)(du);

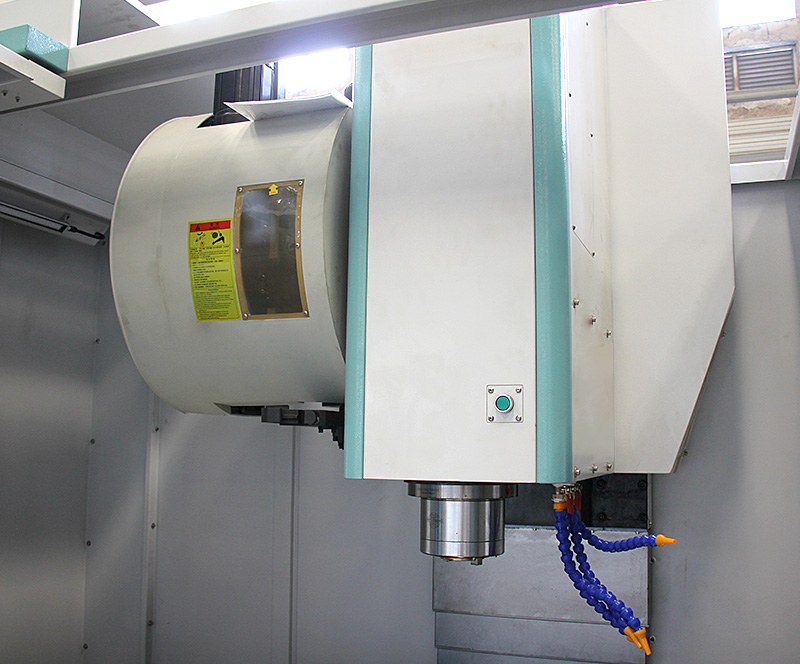

4、主軸(zhou)組(zu)采用臺灣專(zhuan)業廠(chang)家(jia)生產,具有(you)高精(jing)度,高剛(gang)性。軸(zhou)承采用P4級主軸(zhou)專(zhuan)用軸(zhou)承,整套(tao)主軸(zhou)在恒溫條件下組(zu)裝完成(cheng)后,均(jun)通過動平衡校(xiao)正及跑(pao)合測試,提高了整套(tao)主軸(zhou)的使用壽命及可靠性。
VMC1160立式加(jia)工中心技術(shu)參數:
名稱 | 規格(ge) | 單(dan)位(wei) |

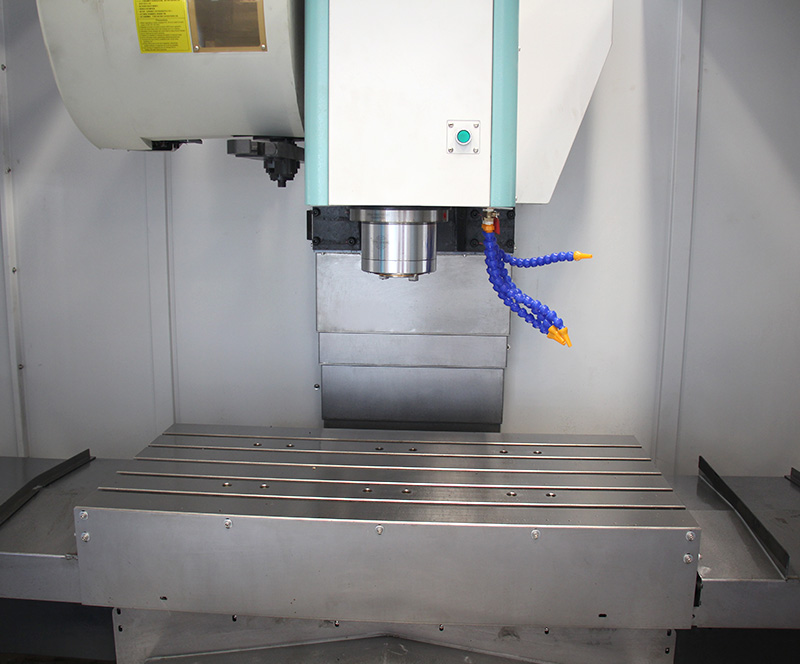

工作臺 | 工作臺尺寸 | 1200×600 | mm |
允許荷重 | 800 | kg |
T形(xing)槽尺寸(cun) | 5×18×100 | mm×個(ge) |
加工(gong)范圍 | 工作臺行程- X軸 | 1100 | mm |
滑座行程- Y軸 | 600 | mm |
主軸行程 - Z軸 | 600 | mm |
主(zhu)軸端(duan)面(mian)至工作(zuo)臺面(mian)距離 | 大(da) | 720 | mm |
小 | 120 | mm |
主軸中(zhong)心到Z軸導軌面距離 | 650 | mm |
主(zhu)軸 | 錐孔 (7:24) | BT 40 | |
轉數范(fan)圍 | 80~8000 | r/min |
輸出扭矩 | 70 | N.m |
主軸電機功率 | 11 | kw |
傳(chuan)動方式(shi) | 同步齒型帶 | |
刀柄(bing)型號 | BT40 | |
拉釘型號(hao) | 40BT-Ⅰ | |
進給 | 快速移(yi)動 | X軸 | 24 | m/min |
Y軸 | 24 |
Z軸 | 24 |
三(san)軸拖動電機功率(lv)(X/Y/Z) | 2.9/2.9/4.4 | kw |
三(san)軸(zhou)拖(tuo)動電(dian)機扭矩(X/Y/Z) | 18.6/18.6/28.4 | Nm |
進給速(su)度 | 1-10000 | mm/min |
刀(dao)庫 | 刀庫形(xing)式 | 機械手 | |
刀(dao)庫容量 | 24 | 把 |
換刀(dao)時(shi)間 | 2.5 | s |
刀盤 | 滿刀 | φ80 | mm |
直徑(jing) | 相鄰空刀 | φ125 | mm |
選刀方(fang)式 | 雙向就近選刀 | |
刀具(ju)長度 | 250 | mm |
刀具重量 | 7 | kg |
定(ding)位精(jing)度 | JISB6336-4:2000 |
X軸 | 0.01 | mm |
Y軸 | 0.01 | mm |
Z軸 | 0.01 | mm |
重(zhong)復(fu)定位精度 | X軸(zhou) | 0.005 | mm |
Y軸 | 0.005 | mm |
Z軸 | 0.005 | mm |
機床輪(lun)廓尺寸(長(chang)×寬(kuan)) | 3200*2550 | mm |
機床重量 | 6800 | kg |
電氣總容(rong)量(liang)(標準配置) | 22 | KVA |
