CK61125數控車床特點:
1、本機床(chuang)是(shi)一款高(gao)速度(du)、高(gao)精度(du)、高(gao)可靠(kao)性(xing)的(de)數控機床(chuang)。床(chuang)座、床(chuang)身、床(chuang)頭箱等主要構件均采(cai)用高(gao)強度(du)材料鑄造而成,確保機床(chuang)長期使用的(de)穩定性(xing)。

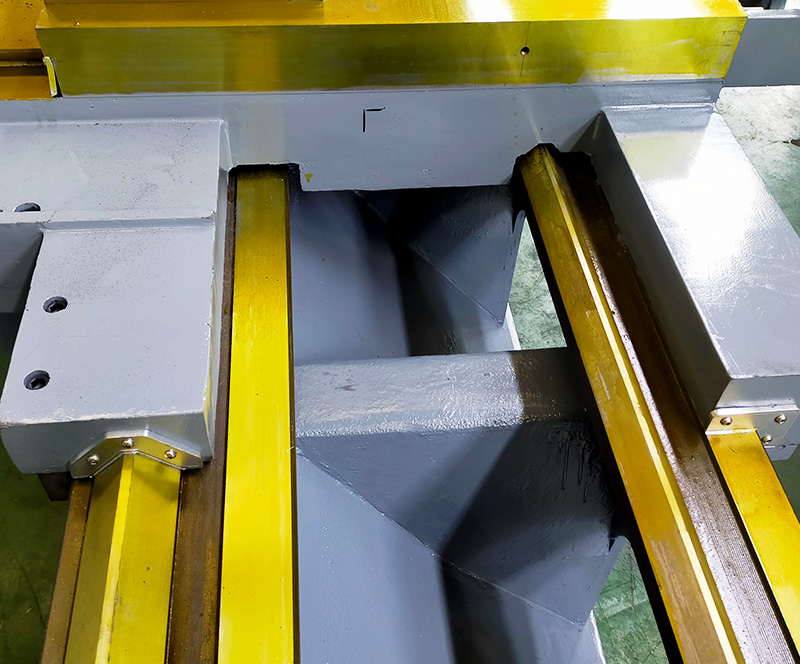

2、采用整體(ti)床(chuang)身(shen)結(jie)構,機床(chuang)的位置(zhi)精度(du)高,排屑流暢、適(shi)合(he)高速高精加工。
3、高速高精高剛性(xing)主軸(zhou),變頻主軸(zhou)電機。主軸(zhou)在(zai)恒溫室內組裝(zhuang)(zhuang),組裝(zhuang)(zhuang)后經連續72小時恒溫跑合,上機后(hou)再經連續72小時試運轉,確保高精性能的可靠。

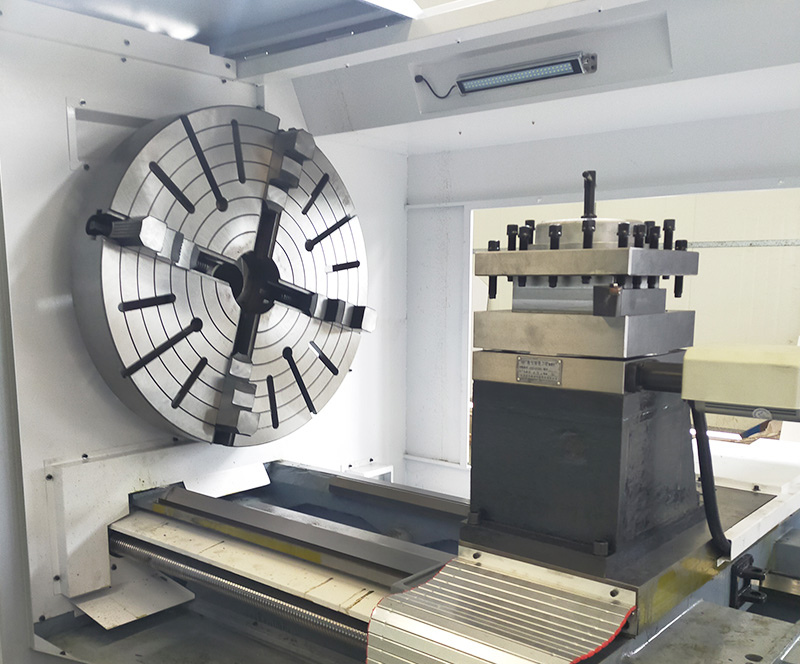

4、選用4工位立式電動(dong)刀架方式,換刀速度(du)快,定位精度(du)高。
5、X、Z方(fang)向進給采用(yong)精(jing)密滾珠絲杠(gang),伺服(fu)電(dian)機(ji)通過大扭矩低(di)慣量(liang)進口彈(dan)性聯軸(zhou)器與絲杠(gang)直(zhi)聯,絲杠(gang)支承(cheng)采用(yong)預(yu)拉伸結構(gou),能消除傳動背隙并(bing)預(yu)先(xian)(xian)補償機(ji)床長時間(jian)運轉中(zhong)熱變形對精(jing)度的影響,確保定(ding)位精(jing)度和重復定(ding)位精(jing)度;采用(yong)先(xian)(xian)進的集中(zhong)自(zi)動潤滑裝(zhuang)置,定(ding)時、定(ding)量(liang)的自(zi)動間(jian)歇(xie)式潤滑,工作穩定(ding)可靠。
6、機(ji)床防護采用全防護設計,宜人(ren)性強(qiang),美觀獨特,防水防屑可靠,維護方便。
CK61125數控車(che)床技術(shu)參數:
機床型號 | CK61125/3000 |
床身回(hui)轉直(zhi)徑mm | Φ1250 |
托(tuo)板上(shang)回轉(zhuan)直徑mm | Φ900 |
加工(gong)長度mm | 2850 |
導軌(gui)寬度mm | 600 |
主軸轉動形(xing)式 | 4檔(dang)無極變速 |
主軸轉速范圍r/min | 30-84/53-150/125-350/300-835 |
主(zhu)軸端部結構 | C11 |
主軸孔直徑(jing)mm | Φ105 |
夾緊方式 | Φ1000四爪卡盤(pan) |
主電機 | 11KW(變頻器15KW) |
X/Z行(xing)程mm | 530/3000 |
滾珠絲(si)杠(gang)直徑(jing)*螺距mm | 32*8/63*10 |
快速(su)移(yi)動進給m/min | 4/6 |
刀架標準(zhun)配(pei)置 | 電(dian)動立式四工(gong)位刀架 |
刀架(jia)刀桿截面mm | 40*40 |
X/Z向伺服驅(qu)動電機Nm | 10/15 |
尾座套筒直徑mm | Φ100 |
尾座套筒內孔(kong)錐度No | MT6# |
尾座套筒(tong)行程mm | 200 |
機床(chuang)外形尺(chi)寸((L×W×H))mm | 5500*1900*1900 |
機床約重量Kg | 6500 |
