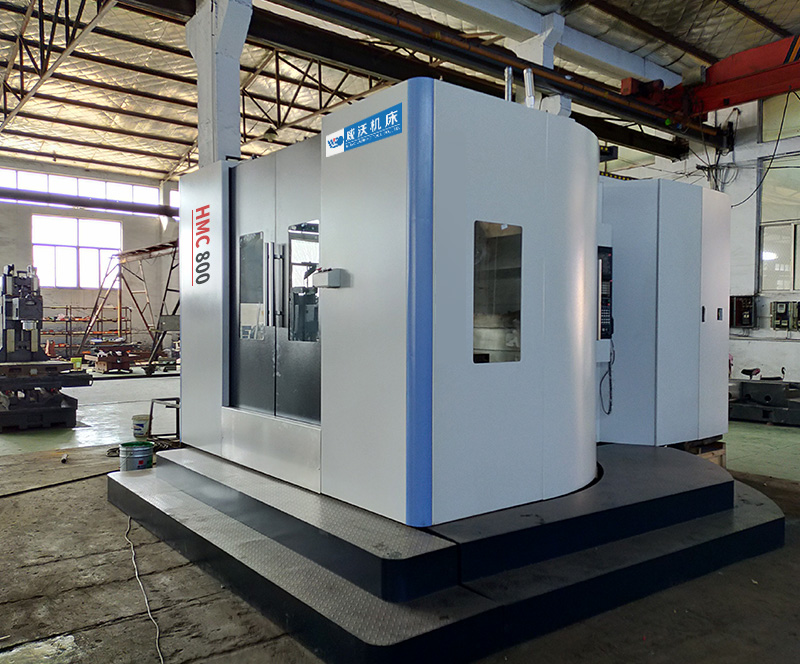

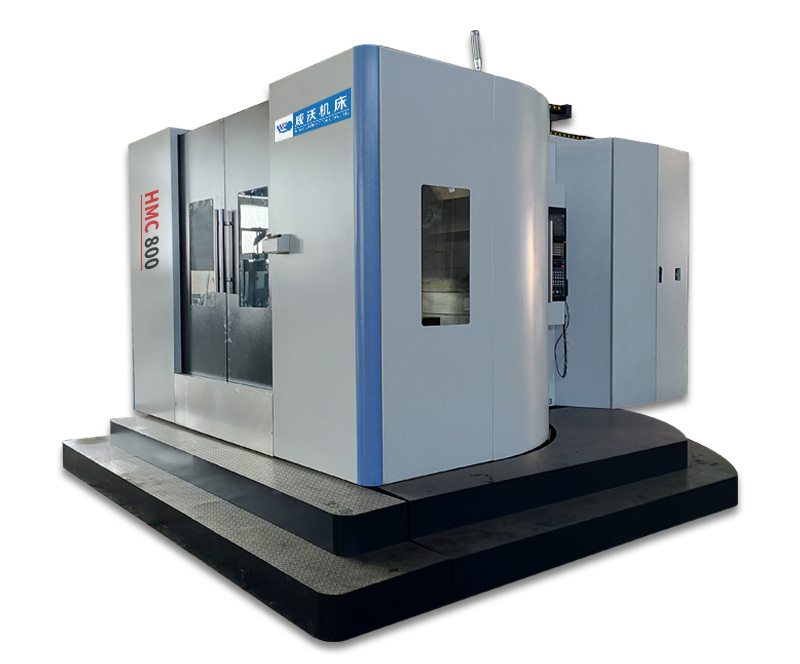

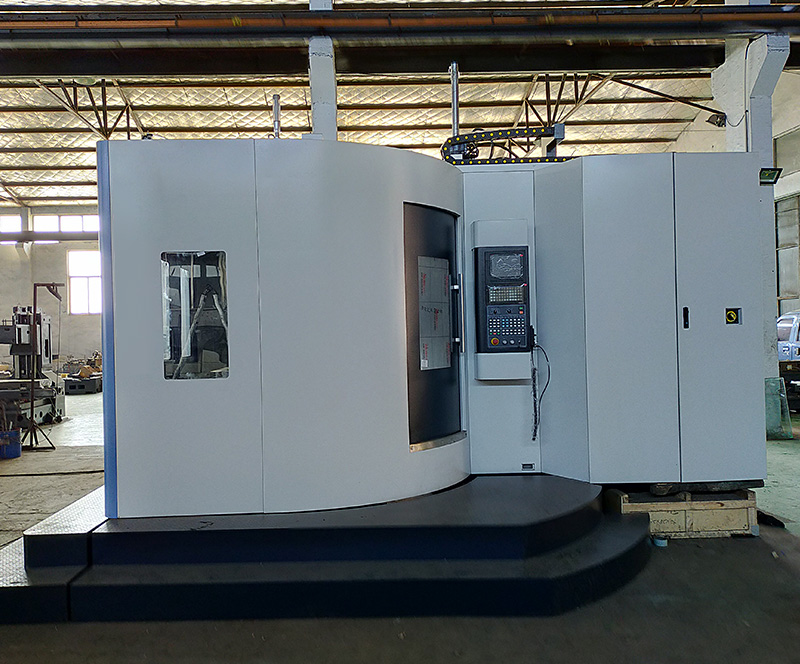

HMC800臥式加工中心特點:

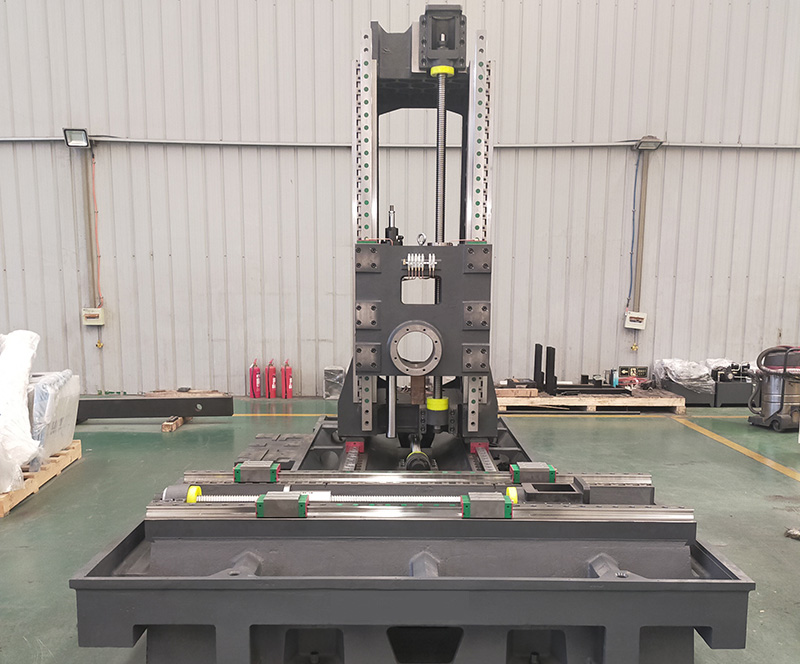

1.采(cai)用國際流(liu)行的(de)倒T型動柱式整體床身結構,具有(you)剛性(xing)高(gao)、穩定性(xing)好、易于防護(hu)等優點。
2.主要鑄件采用高(gao)牌號優質鑄鐵, 樹脂砂造型,粗(cu)加(jia)工后(hou)二(er)次時效(xiao)處理,確(que)保精度(du)的穩(wen)定性。
3.全(quan)封閉防護設計(ji),雙側螺(luo)旋排(pai)屑(xie)結(jie)構,配備大容量切削液水箱和便(bian)利(li)的(de)機臺清潔(jie)氣槍,可(ke)選配鏈板式排(pai)屑(xie)提升(sheng)裝(zhuang)置和蓄屑(xie)車。
4. 標準(zhun)BT50環(huan)(huan)噴主(zhu)軸(zhou),并配以(yi)氣幕(mu)保(bao)護裝置,徹底(di)避(bi)免了切(qie)削(xue)液和粉塵等滲(shen)入;主(zhu)軸(zhou)套(tao)筒循環(huan)(huan)油冷卻,確保(bao)主(zhu)軸(zhou)精度(du)并延長(chang)使用壽(shou)命.
5.快(kuai)速(su)可(ke)靠(kao)的凸輪機(ji)械手換刀(dao)機(ji)構,標注配置24/30把(ba),可(ke)選擇(ze)40把(ba)鏈(lian)式刀(dao)庫,刀(dao)盤(pan)均(jun)采用雙(shuang)向(xiang)就(jiu)近選刀(dao)方式,運(yun)轉快(kuai)速(su)、平(ping)穩、可(ke)靠(kao)。
6.機(ji)床油水分(fen)離(li)結構設計,配有潤滑油集中回收系(xi)統,節約(yue)油料,保護環(huan)境。

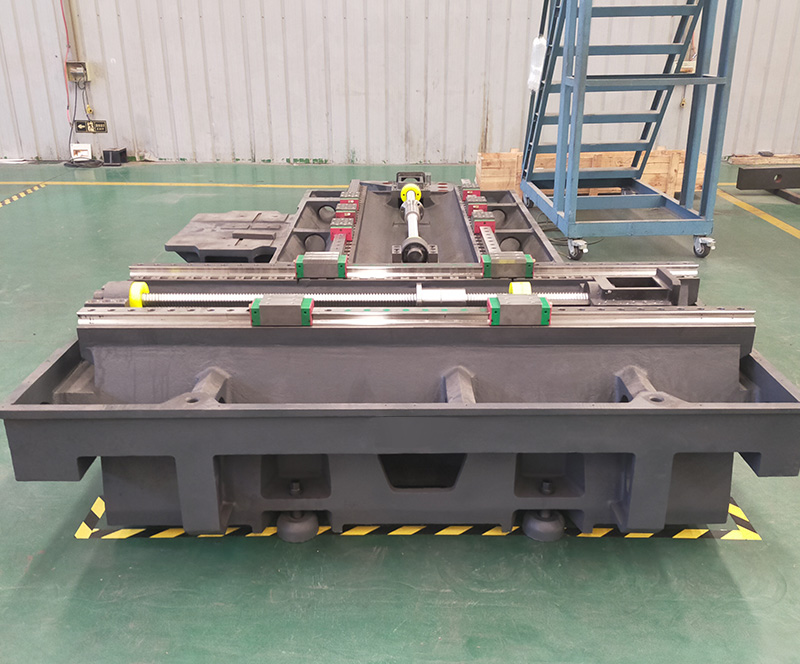

7.三(san)軸滾珠絲(si)杠采用雙支撐預拉伸處理(li),優化傳(chuan)動剛性,降低(di)熱(re)變形(xing)。
8.采用(yong)FANUC新寬域(yu)大(da)扭矩主(zhu)軸(zhou)伺服(fu)電機,配合大(da)扭矩的同(tong)(tong)步齒型帶傳動(可選(xuan)擇電機與主(zhu)軸(zhou)直聯結構),多種主(zhu)軸(zhou)配置(皮帶傳動、直聯主(zhu)軸(zhou)、ZF齒輪(lun)箱)方案可供選(xuan)擇,滿(man)足(zu)不同(tong)(tong)材料的加工(gong)要求(qiu)。
9.三軸(zhou)進(jin)給驅(qu)動均(jun)采用(yong)進(jin)口重載滾柱直線導軌,預(yu)加載荷為(wei)V3級,承載高,精度穩定。

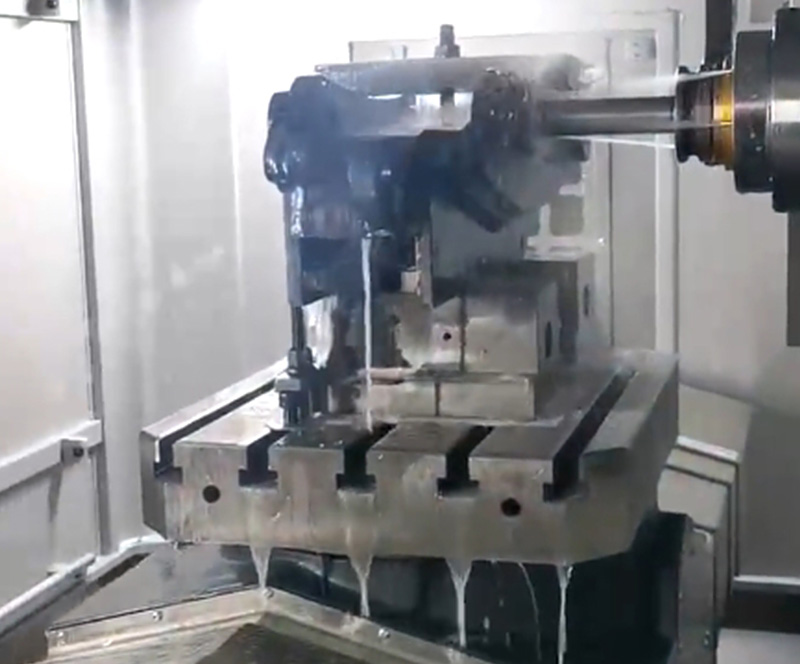

10.旋轉工作臺采用高精度(du)端齒(chi)盤定(ding)位(wei),可提供1°×360等(deng)分雙(shuang)向定(ding)位(wei)轉臺,分度(du)定(ding)位(wei)精度(du)高。
數(shu)控轉臺(選擇項)采用高精度的雙導程蝸桿蝸輪(帶有間隙可調整(zheng)結構)傳動方(fang)式,工作臺的夾緊與松(song)開由油缸(gang)來實(shi)現。
11.雙交換工作臺(選擇項(xiang))采用(yong)新伺服電機驅(qu)動技術(shu)回轉式交換,具有快捷、平穩(wen)、故障(zhang)率低(di)、結構簡潔等特(te)點。
12.配置(zhi)高(gao)性能的(de)CNC控制(zhi)器(qi)及AC數字式(shi)驅動裝置(zhi),電氣系統設(she)計符合GB-5226.1標準(zhun)和CE安全規范,電箱內合理布置(zhi)熱交換(huan)器(qi),便利的(de)可旋轉式(shi)機床操作(zuo)(zuo)臺配有便攜式(shi)MPG操作(zuo)(zuo)裝置(zhi)。
HMC800臥式加工中心技術參數:
項 目(mu) | 單位(wei) | 技(ji)術參數 |
X軸行程 | mm | 1600 |
Y軸行程 | mm | 1000 |
Z軸行程 | mm | 1000 |
主軸鼻(bi)端至工作(zuo)臺面距離 | mm | 200-1200 |
主(zhu)軸(zhou)中心至工作臺面距離 | mm | 120-1120 |
快速移動(X/Y/Z) | mm/min | 24/24/18 |
切(qie)削進(jin)給速度 | mm/min | 1-5000 |
回轉 工作(zuo)臺(tai)面尺寸(cun) | mm | 800×800 |
回轉(zhuan)工作臺承重 | kg | 1500 |
回轉工(gong)作臺T型槽(槽數(shu)×寬度×間距(ju)) | mm | 5-16-100 |
數控(kong)回轉(zhuan)工作臺定位精度 | mm | ±5″ |
數控回轉工(gong)作臺(tai)重(zhong)復(fu)定位精(jing)度 | mm | ±2″ |
主軸電機功率 | kw | 18.5 |
主軸高轉速 | r/min | 5000 |
主軸鼻端錐度 | | BT50 |
刀(dao)庫容量(liang) | 把 | 24 |
刀(dao)庫類型 | | 圓盤式(shi) |
刀具直徑(jing) | mm | Φ112Φ200 |
刀(dao)具長度 | mm | 300 |
刀(dao)具重量 | kg | 10 |
換刀時間 | s | 4 |
機床重量(liang) | kg | 12000 |
外形(xing)尺寸 | mm | 3650*2835*3500 |
